Задача 6

Условие задачи: Для ступенчатого стержня при осевых нагрузках F1=2qa,
F2 =3qa и q требуется:

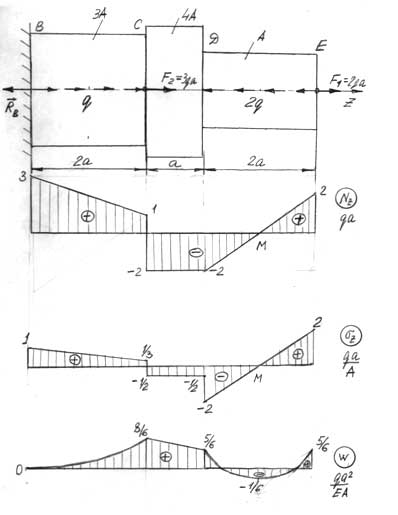

1. Вычертить в масштабе расчетную схему стержня.

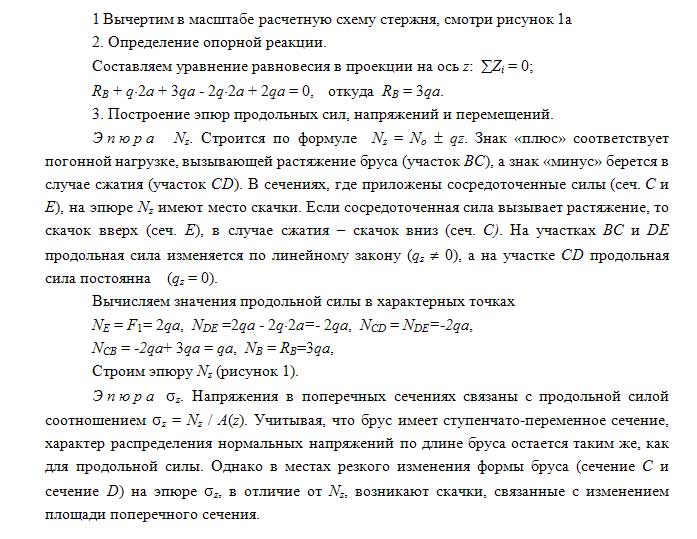

2. Определить реактивную осевую силу в опорном сечении.

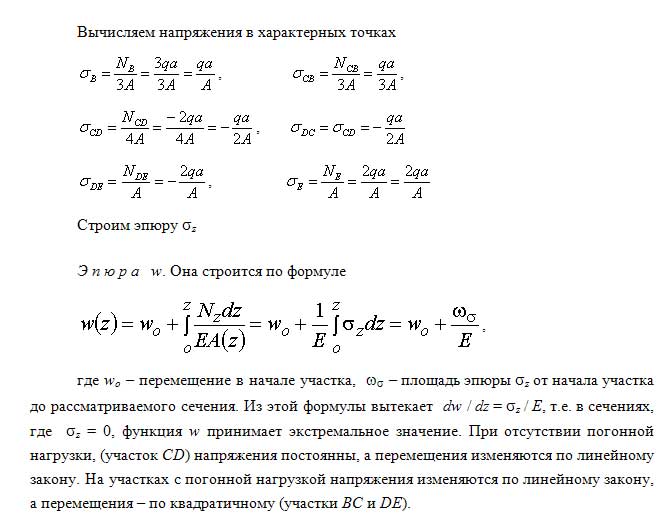

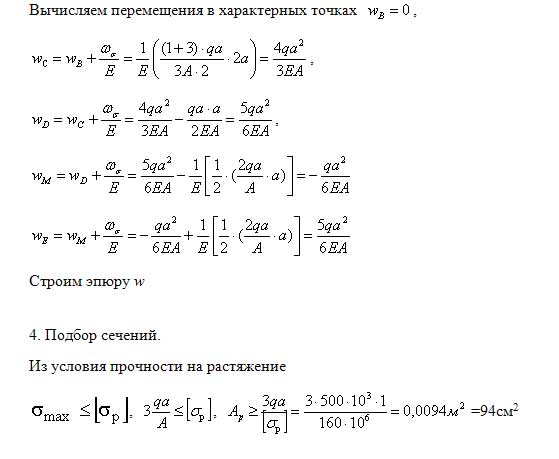

3. Определить продольные силы Nz, нормальные напряжения (сигма)z и перемещения в характерных точках и построить их эпюры.

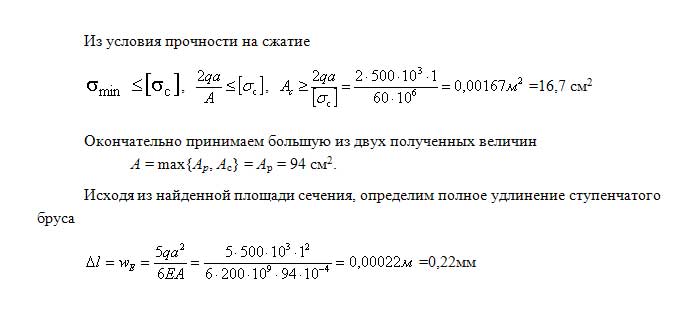

4. Определить опасное сечение и подобрать необходимую площадь А стержня из условия прочности на растяжение или сжатие.
Принять: а = 1 м, [(сигма)р] = 160 МПа, [(сигма)с] = 60 МПа, q=500кН/м
