Задача 21

Условие задачи : Для заданного раздающего вала требуется:

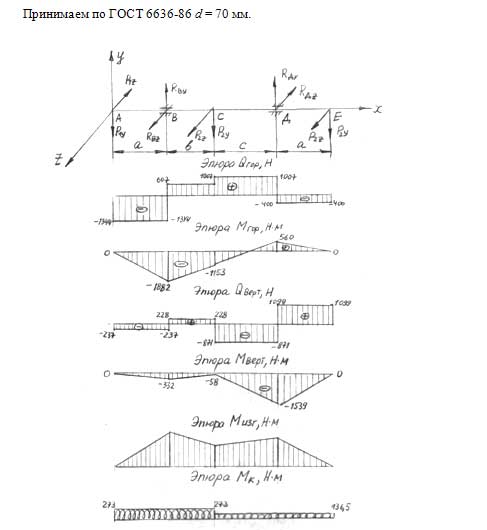

1 Построить эпюры крутящего и изгибающего моментов
2 Определить эквивалентный момент по 3 теории прочности
3 Определить требуемый диаметр вала из расчета на прочность.
Дано: N1=20 кВт, N 2 = N1 /2 кВт, n = 700 об/мин, [σ] = 70 МПа, α1=20º, α2=70º ,
а=1,4 м; b=1,2 м; c=1,7 м; D1=1,2 м; D2=0,7 м.
Указание: Диаметр вала принять согласно ГОСТ 6636-86, по ряду предпочтительных чисел.

Задача 21


Задача 21

Задача 21

Задача 21
